Regenwasserrückhaltung · Versickerung · Speicherung
Wasserspeicher unter befahrenen Flächen.
JUMBO BLOCK ist ein modulares Schwerlast-System aus Hochleistungsbeton. Es hält Starkregen unter Straßen, Plätzen und Betriebsflächen zurück, lässt ihn versickern oder speichert ihn – begehbar, wartbar und auf Wunsch digital überwacht.
Das Modul in Zahlen
- Speichervolumen
- 13,9 m³netto je Modul
- Kantenlänge
- 2,5 mWürfel, begehbar
- Belastbarkeit
- LM1EN 1991-2
- Nutzungsdauer
- 80–120 J.Auslegung nach EN 1990
Ein System für alle Fälle
Was ist JUMBO BLOCK?
Ein JUMBO BLOCK ist ein Würfel aus Betonfertigteilen mit 2,5 m Kantenlänge. Zwölf Balken mit 0,25 m × 0,25 m Querschnitt bilden das Tragwerk. Die Module werden einlagig im Verbund verlegt, jedes um 90° gedreht; an der Außenkontur schließen Boden-, Wand- und Deckplatten die Anlage und werden mit SABA EcoSeal abgedichtet. So entsteht ein zusammenhängender, begehbarer Speicherraum in beliebiger Größe.
Mit nur einem System lassen sich vier Aufgaben lösen:
- Rückhaltung – Starkregen puffern und gedrosselt ableiten
- Versickerung – auf Streifenfundamenten Wasser dem Boden zurückgeben
- Speicherung – Regenwasser für Bewässerung, Kühlung und Betrieb nutzen
- Löschwasser – Vorräte bereitstellen oder kontaminiertes Löschwasser zurückhalten
Technische Daten
Kennwerte je Modul
| Konturmaß (L × B × H) | 2,5 m × 2,5 m × 2,5 m |
|---|---|
| Lichte Weite (L × B) | 2,0 m × 2,0 m |
| Gesamtvolumen | 15,6 m³ |
| Speichervolumen (netto) | 13,9 m³ |
| Eigengewicht (trocken) | ca. 4,2 t |
| Belastbarkeit | Verkehrslast nach EN 1991-2, Lastmodell LM1 |
| Nutzungsdauer (Auslegung) | 80–120 Jahre nach EN 1990 |
Rechenbeispiel: 40 Module ergeben rund 556 m³ Rückhaltevolumen.
Anwendungen
Wo JUMBO BLOCK eingesetzt wird
Überall dort, wo Flächen versiegelt sind, schwer belastet werden und Ausfälle teuer sind.
-
Kommunen
Schutz vor Überflutung, Rückhalteraum unter Straßen, Plätzen und Parks.
-
Industrie & Gewerbe
Hochwasserschutz, Betriebswasser und Flächengewinn für Betriebe.
-
Straßen- & Verkehrswegebau
Schwerlastfähige Retention direkt im Straßenkörper.
-
Brand- & Löschwasserschutz
Löschwasser bevorraten und kontaminiertes Wasser sicher zurückhalten.
Alle Anwendungen: auch Häfen, Flughäfen, Land- und Forstwirtschaft →
Digitale Sicherheit für kritische Infrastruktur
Überwacht. Nachweisbar. KRITIS-ready.
Auf Wunsch erhält jede Anlage Sensorik und das JUMBO BLOCK Dashboard. Es zeigt Füllstände und Zustände in Echtzeit und dokumentiert Messwerte fälschungssicher, verankert über die IOTA-Technologie. Das IT-System ist durch ein eingetragenes Schutzrecht geschützt.
Das Dashboard unterstützt Betreiber dabei, die Anforderungen aus NIS-2, KRITIS-Dachgesetz und Cyber Resilience Act (CRA) nachvollziehbar zu erfüllen – mit voller Datensouveränität.
Kostenlose Planungssicherheit
JUMBO BLOCK Engineering Suite
Die Engineering Suite auf jumboblock.org berechnet den hydrologischen Rückhaltebedarf, ermittelt die Zahl der Module, erstellt ein erstes Layout und liefert die Kosten – offline-fähig, nachvollziehbar und kostenlos.
Dazu kommen Resilienz-Werkzeuge für kritische Infrastrukturen, die im Normalbetrieb helfen und bei IT-Ausfällen handlungsfähig halten.
Klimaanpassung
Echte Schwammstadt 2.0
Flächen werden doppelt genutzt: unten Wasserspeicher, oben Verkehr, Gebäude oder Grün. Gespeichertes Regenwasser kühlt bei Hitze, versorgt Bäume in Trockenphasen und entlastet die Kanalisation bei Starkregen.
Technik zum Anfassen
Das Demonstrationsmodul in Weißensee
Beim Partnerwerk BBW® Weißensee in Thüringen steht ein JUMBO BLOCK in Originalgröße. Dort sehen Sie die massive Bauweise und die SABA-Abdichtung aus der Nähe. Termine vereinbaren wir gern mit Ihnen.
Aktuelles
Aus dem Blog
ZANNI GROUP – Ein Bekenntnis zu Deutschland.
Neue Adresse, klare Ausrichtung: Die ZANNI GROUP ist auf zanni.de umgezogen – mit JUMBO BLOCK und der Engineering Suite im Mittelpunkt.

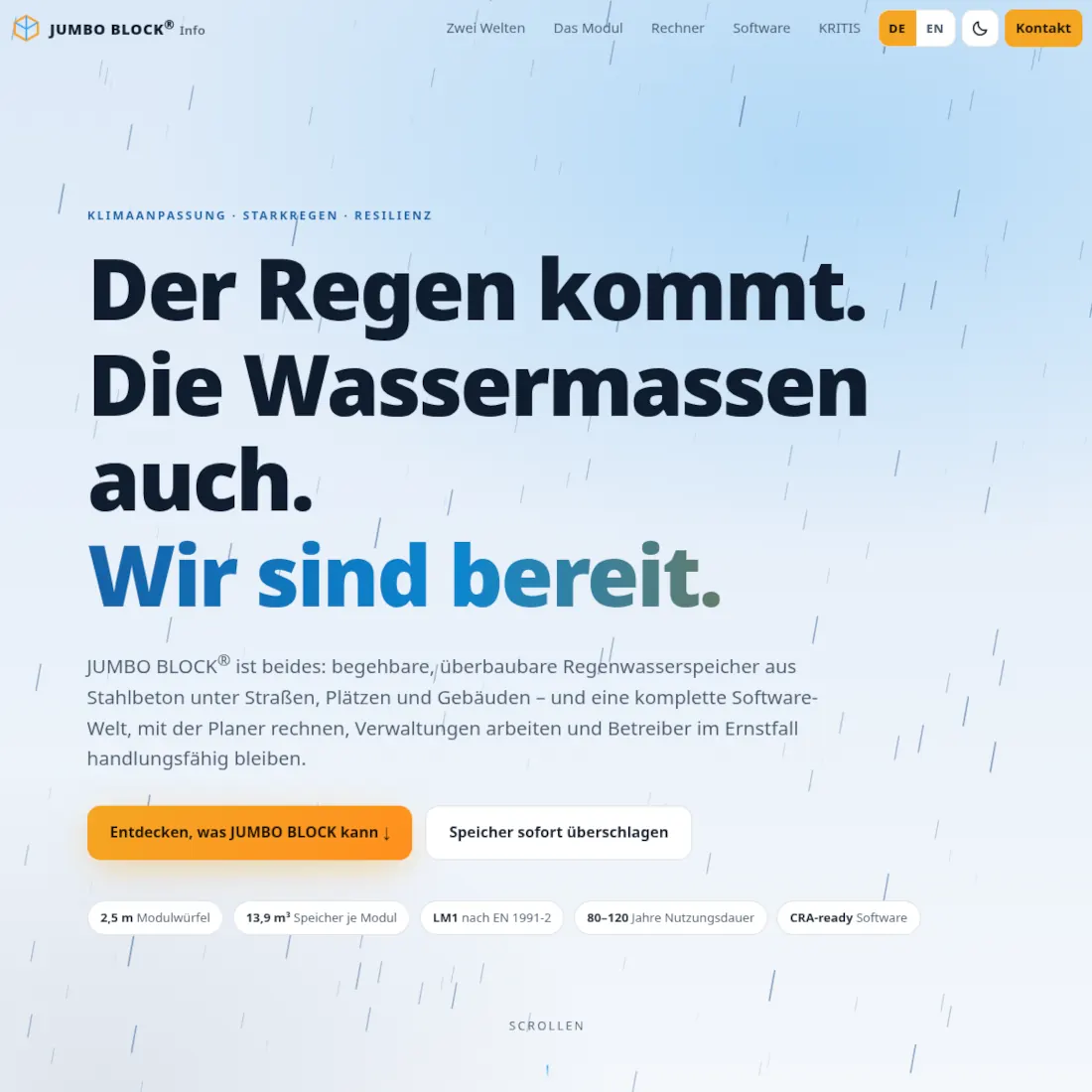

Beton gegen Starkregen. Software für den Ernstfall.
Ab sofort zeigt eine einzige Seite, was JUMBO BLOCK ist und kann: jumboblock.org/info/ – auf Deutsch und Englisch.
JUMBO BLOCK Rescue – wenn digitale Resilienz praktisch wird
Ein bootfähiges MX-Linux-Rettungs- und Arbeitssystem mit 35 Werkzeugen für Datenrettung, Diagnose und Sicherheit – plus komplette Engineering Suite.
FAQ
Kurz beantwortet
Was ist JUMBO BLOCK?
JUMBO BLOCK ist ein modulares System aus Betonfertigteilen der ZANNI GROUP für die unterirdische Rückhaltung, Versickerung und Speicherung von Regenwasser. Jedes Modul ist ein Würfel mit 2,5 m Kantenlänge und speichert netto 13,9 m³.
Wie viel Wasser speichert ein JUMBO BLOCK?
Ein Modul hat ein Gesamtvolumen von 15,6 m³ und ein nutzbares Speichervolumen von 13,9 m³. 40 Module ergeben rund 556 m³.
Kann man JUMBO BLOCK überfahren?
Ja. Das System ist für Verkehrslasten nach EN 1991-2, Lastmodell LM1, ausgelegt und kann unter Straßen, Parkplätzen, Industrie- und Flughafenflächen eingebaut werden.
Sie planen Rückhaltung oder Löschwasserspeicher?
Wir unterstützen Planer, Kommunen und Betreiber von der ersten Bemessung bis zum Betrieb.
